水性聚氨酯表面处理的玻纤尼龙复合材料的性能
来源:华泰 2021-12-4 16:28:39 点击:

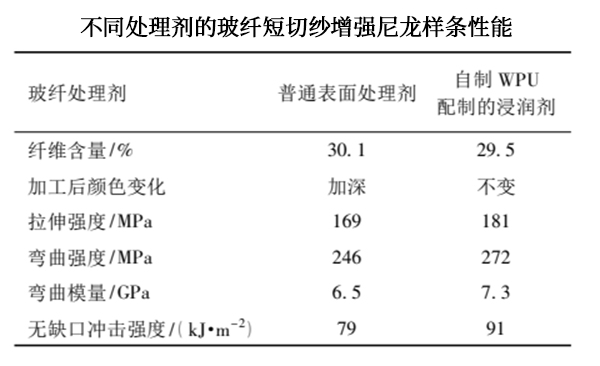

本测验在亲水单体质量分数为6%、R值为1.6R、聚醚乙二醇A和聚酯乙二醇B质量比为1/3的条件下制备了水性聚氨酯乳液,并用其制成的玻璃纤维浸渍剂对玻璃纤维进行了处理,并将玻璃纤维短切纱和短切纱加入到Jonny长花键中,对试样的性能进行了测试。应用效果与普通表面处理剂进行对比,结果如下图所示。
从上图可以看出,增强尼龙花键的力学性能和颜色比普通短切纱增强尼龙花键的力学性能和颜色更好、更轻,抗弯强度提高了10。6% 时,无切口冲击强度提高了15。2% .
结论:
( 1) 亲水单体用量可以增加时,乳液粒径减小,稳定进行存储工作时间经济增长。
(2) 随着预聚物R值的增加,聚氨酯薄膜的拉伸强度增加,断裂伸长率降低。
(3)随着聚酯二醇 b 含量的增加,聚氨酯薄膜的拉伸强度逐渐提高,耐热黄变性能增强。
(4) 最佳合成条件为:亲水单体质量分数为6%,R值为1.6,聚醚乙二醇a与聚酯乙二醇B的质量比为1/3。
( 5) 使用本测验方法合成的水性聚氨酯进行制备细胞浸润剂来处理短切纱,由其制备的玻纤/尼龙复合结构材料的颜色可以更好,同时通过弯曲强度和无缺口巨大冲击作用强度较普通尼龙复合建筑材料不断提高 10. 6%和15. 2%。
- 上一篇:来试试水性聚氨酯胶黏剂特性 2021/12/4
- 下一篇:水性聚氨酯和油性聚氨酯有什么可以区别进行详解 2022/6/5
